Giá treo mặt đất mặt trời

Năng lượng hàng đầu được thiết kế và sản xuất giá đỡ mặt đất mặt trời hình chữ C chủ yếu được sử dụng làm vật liệu cấu trúc chính. Có tỷ lệ sức mạnh trên trọng lượng cao. Hệ thống năng lượng mặt trời trên mặt đất này có thể làm giảm trọng lượng của toàn bộ hệ thống hỗ trợ trong khi đảm bảo đủ khả năng mang theo. Các dấu ngoặc nhẹ hơn của nó thuận tiện hơn trong quá trình vận chuyển và lắp đặt, đồng thời giảm các yêu cầu chịu lực tải của nền tảng.

Thông số sản phẩm

Vật liệu cường độ cao: Thép mạ kẽm Dip (HDG) hoặc nhôm anod hóa cung cấp khả năng chống ăn mòn tuyệt vời và sức mạnh cấu trúc với tuổi thọ hơn 25 năm.

Thiết kế mô -đun: Giá treo mặt đất mặt trời hỗ trợ lắp ráp và điều chỉnh nhanh chóng, tương thích với nhiều kích cỡ bảng điều khiển năng lượng mặt trời.

Khả năng chống gió: Thông qua thiết kế kết cấu và cố định cấu trúc giá mặt trời mặt đất được tối ưu hóa, nó có thể chống lại tốc độ gió trên 60 m/s, phù hợp cho các khu vực áp suất gió cao.

Góc lắp đặt linh hoạt: Hỗ trợ góc nghiêng cố định (15 ° -60 °) hoặc điều chỉnh góc theo mùa để tối đa hóa hiệu suất phát điện.

Bảo vệ môi trường và bảo trì thấp: Không cần nền tảng bê tông, giảm ô nhiễm xây dựng, chi phí bảo trì thấp.

Chế độ cài đặt

1 Chuẩn bị để cài đặt

Kiểm tra trang web: Kiểm tra độ phẳng của mặt đất và loại đất (ốc vít neo hoặc nền móng bê tông được khuyến nghị).

Danh sách công cụ: Máy khoan điện, cờ lê, cấp độ, máy lắp vít neo (tùy chọn).

2 Quy trình cài đặt

Cố định nền tảng:

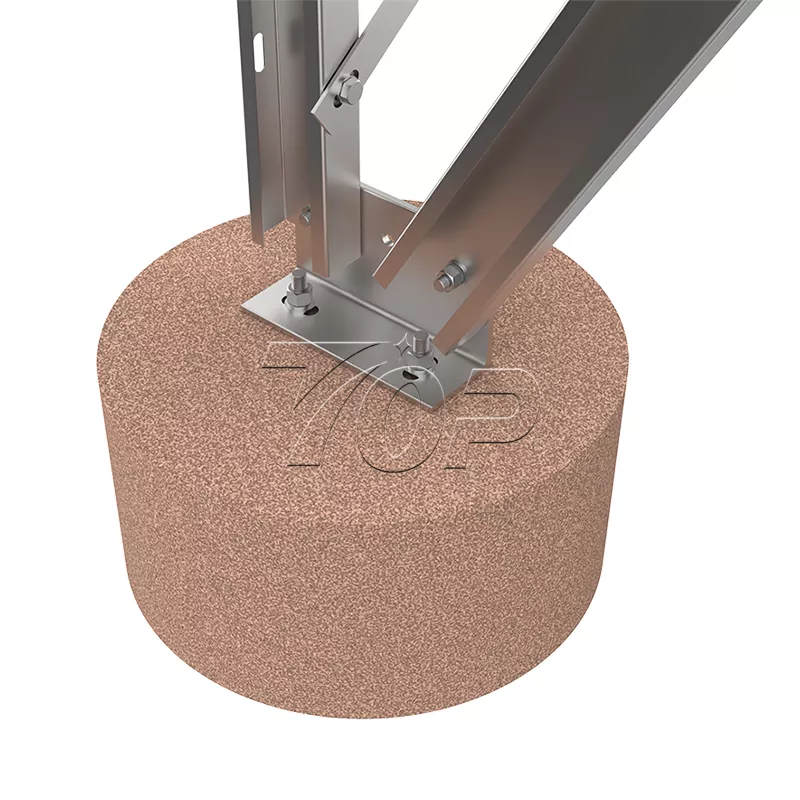

Nếu các cơ sở bê tông được sử dụng: Đổ các trụ bê tông có độ sâu ít nhất 80cm và chèn các bu lông cơ sở hỗ trợ.

Nếu sử dụng ốc vít neo (được khuyến nghị): Vít vít xuống đất đến độ sâu thiết kế (thường là 1,2-2M).

Hội đồng hỗ trợ:

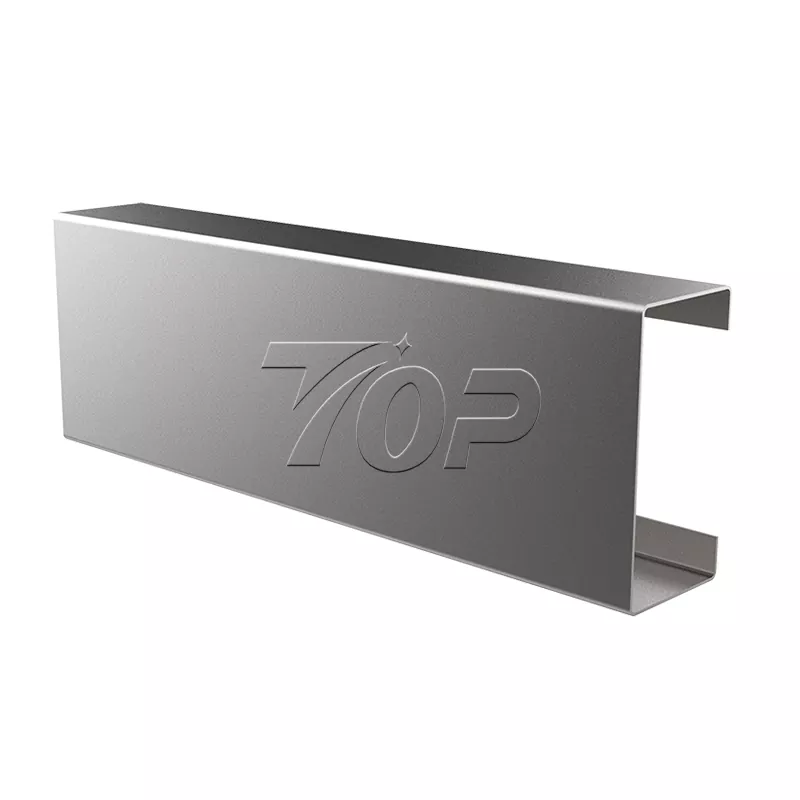

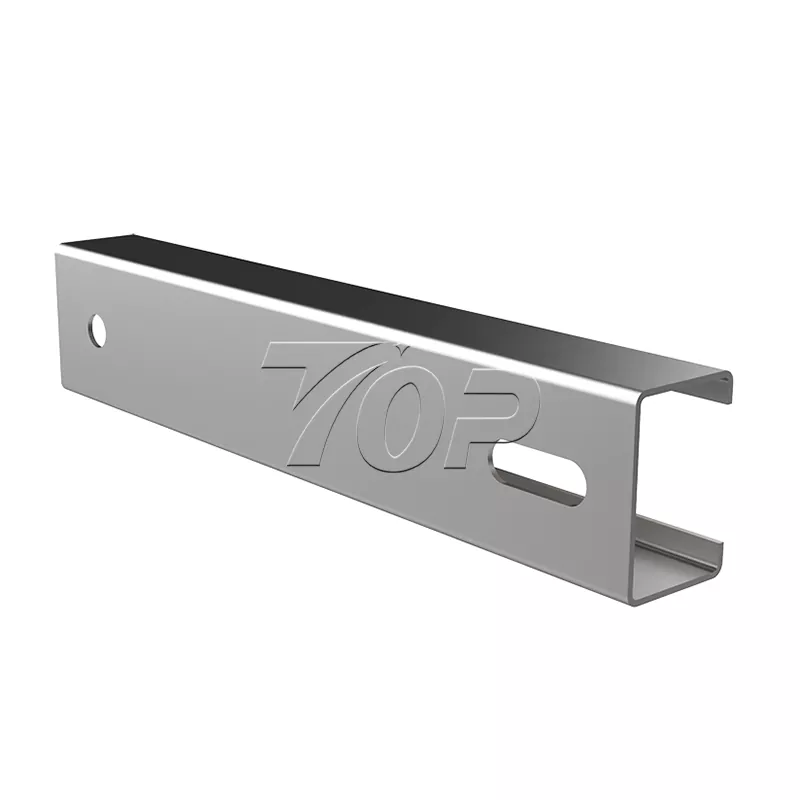

Khắc phục cột thép hình chữ C theo chiều dọc trên móng và siết chặt nó bằng bu lông.

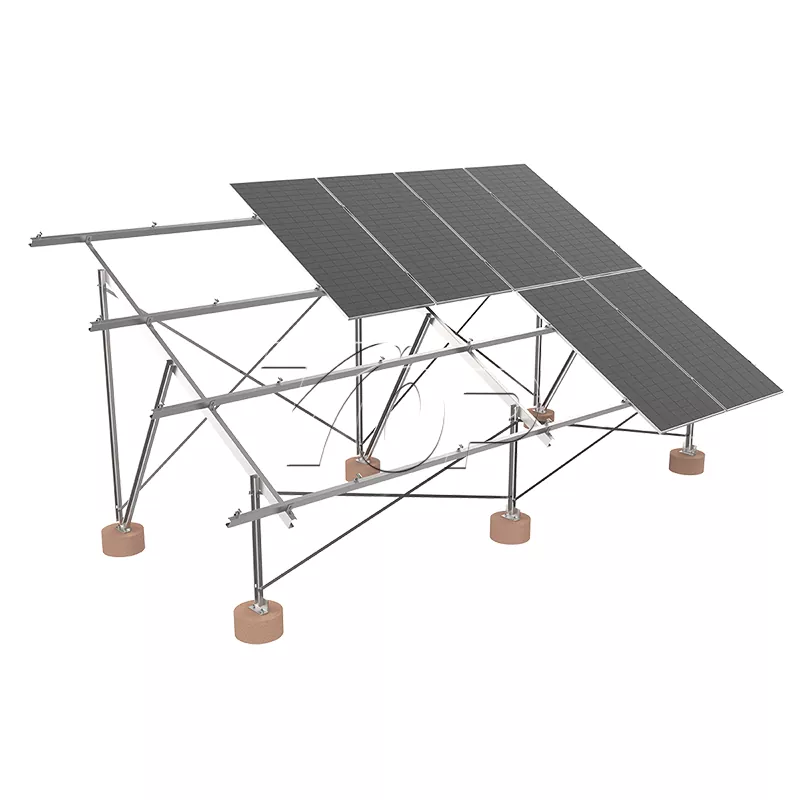

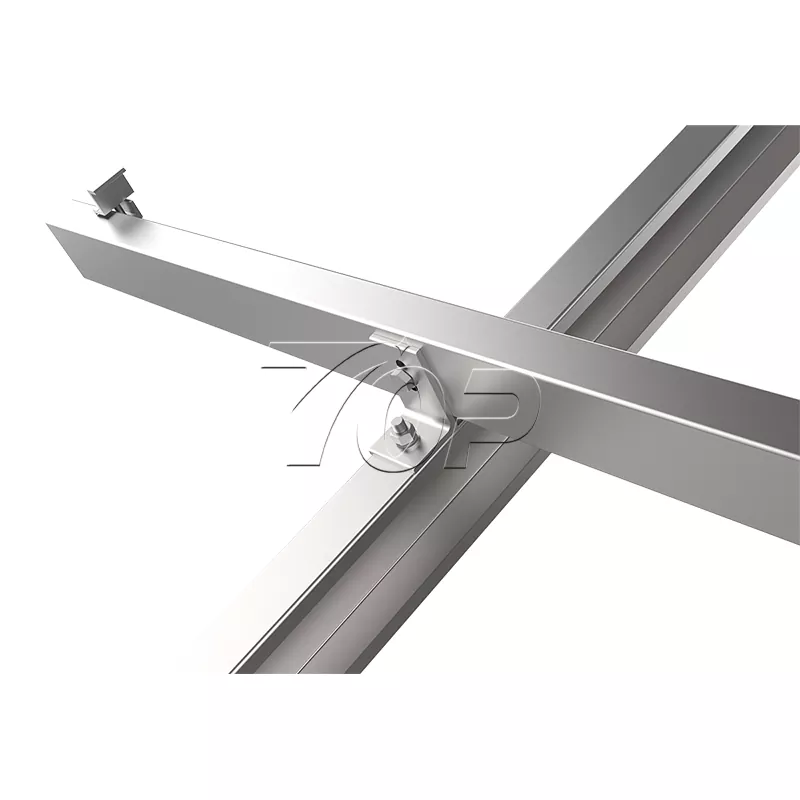

Lắp đặt dầm hỗ trợ ngang và niềng răng chéo để đảm bảo cấu trúc giá treo mặt trời mặt trời là cấp độ (hiệu chỉnh sử dụng một cấp độ).

Cài đặt các tấm pin mặt trời:

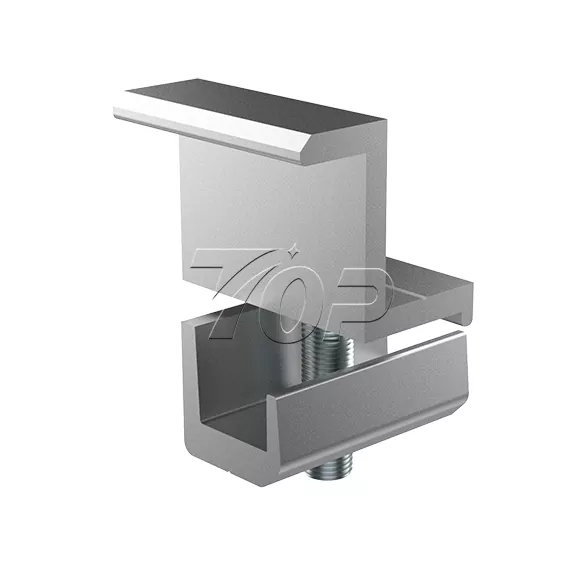

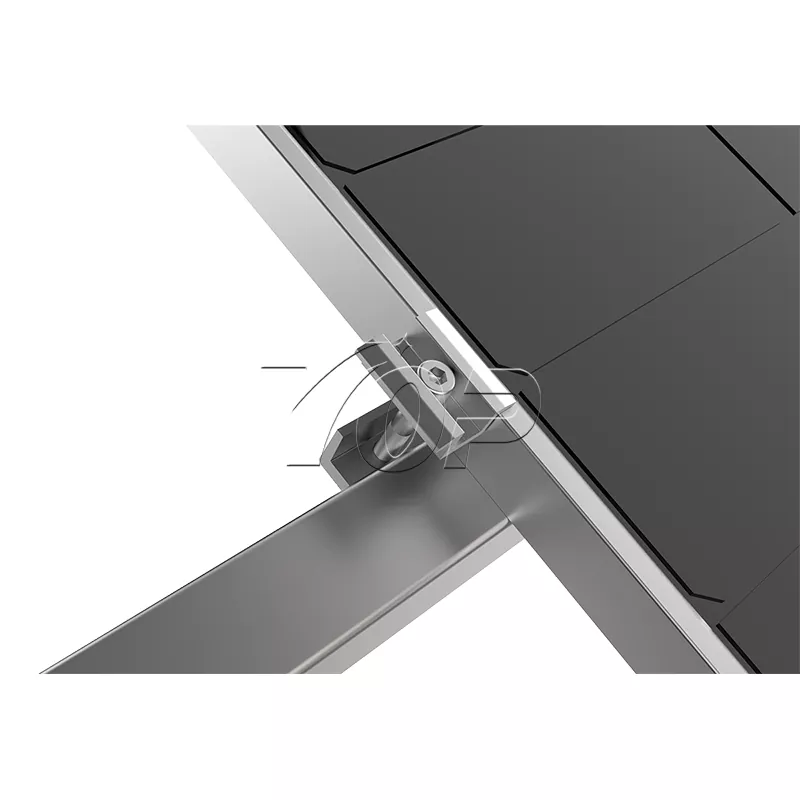

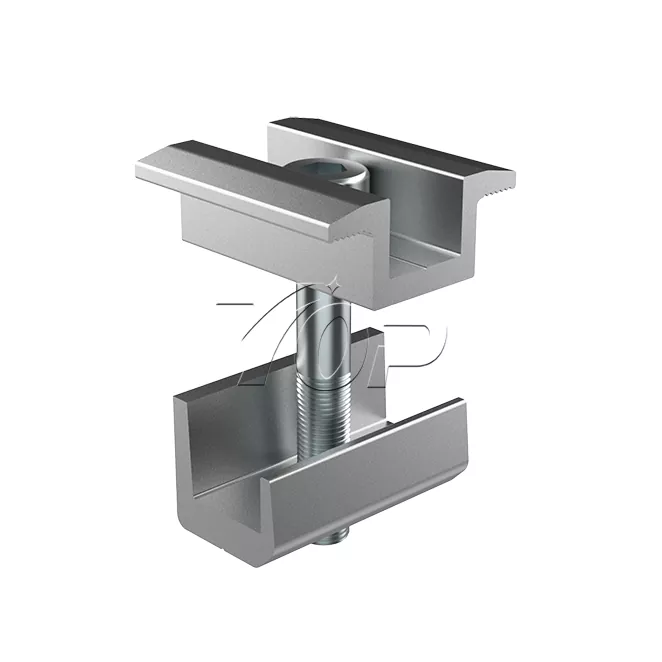

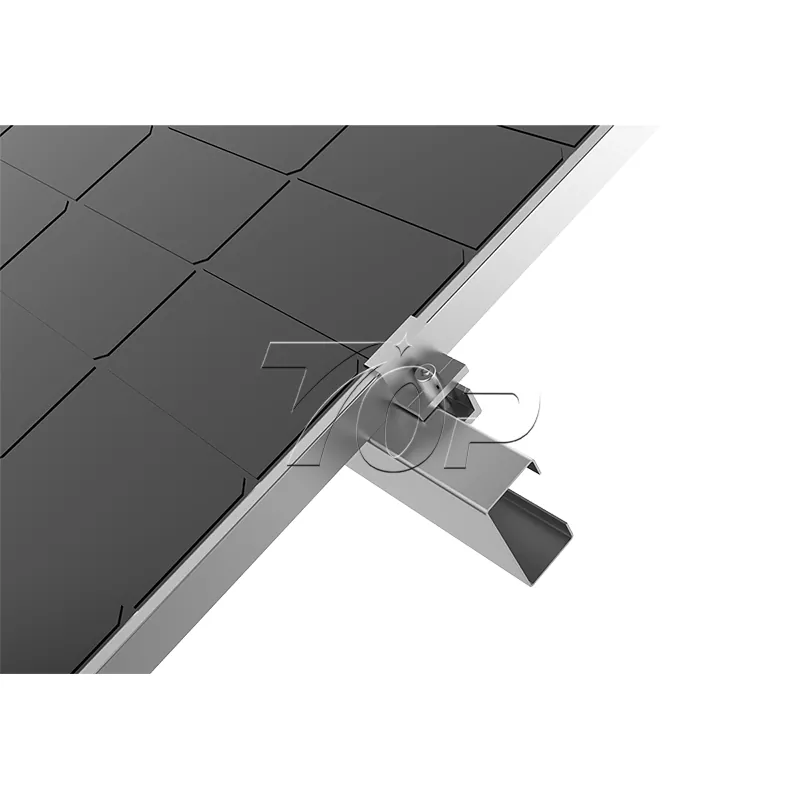

Các tấm mặt đất mặt trời được đặt trên chùm tia và cố định bằng vật cố kẹp hợp kim nhôm để đảm bảo khoảng cách đồng đều (khoảng cách được khuyến nghị ≥10cm để tản nhiệt).

Nền tảng và kiểm tra:

Kết nối cáp mặt đất với hệ thống hỗ trợ và điện trở thử nghiệm (≤5Ω).

Kiểm tra hoàn toàn độ kín của bu lông và ổn định cấu trúc.

Hiển thị sản phẩm

Ứng dụng sản phẩm
